ThingsBoard 规则引擎规则链入门教程：结构、实践与最佳实践

ThingsBoard 规则引擎是物联网（IoT）平台的核心组件，通过可视化规则链编排，可快速实现设备数据接入、处理、决策与联动控制，无需复杂编码即可构建设备管理、智能告警、远程控制等物联网应用。本文将从规则链结构解析、核心实践场景、设计最佳实践、进阶扩展四个维度，带您快速掌握规则链的使用逻辑。

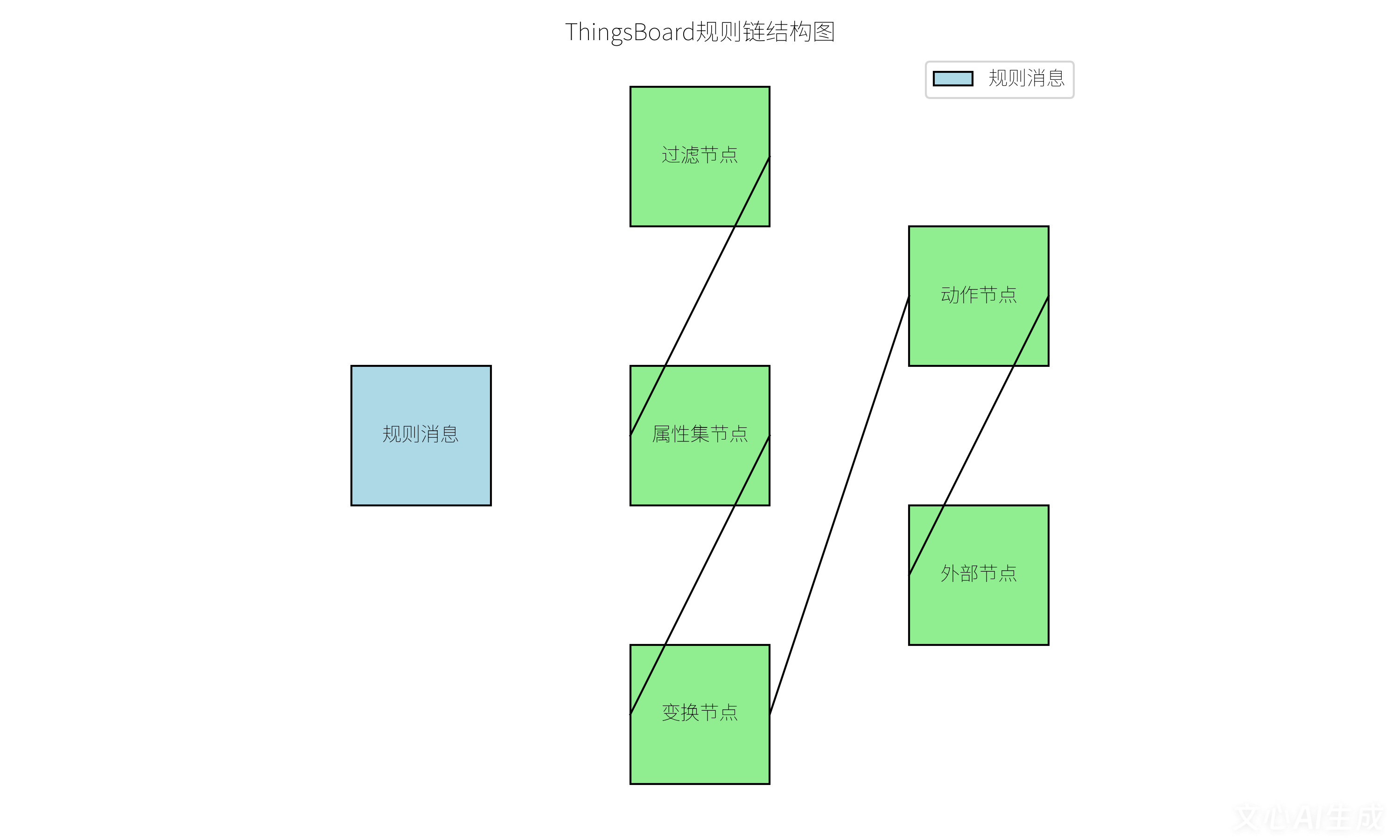

一、规则链核心结构可视化解析

规则链的本质是 “消息流转的逻辑链路”，由规则消息、规则节点、规则链（主 / 子）三部分构成，通过节点的组合与路由，实现从数据输入到业务输出的完整闭环。

1. 三大核心组成部分

规则消息（Input）：整个规则链的 “数据源头”，通常来自设备上传的传感器数据（如温度、湿度）、设备状态变更（如离线 / 在线）、用户手动触发的指令等。消息格式为 JSON，包含msg（消息负载，如传感器数值）、metadata（元数据，如设备 ID、时间戳）、msgType（消息类型，如属性上报、遥测数据）三大核心字段。

规则节点（Node）：规则链的 “逻辑处理单元”，是实现数据过滤、转换、决策、联动的核心。按功能分为五大类，每类节点均支持可视化配置：

节点类型	核心功能	实操示例
过滤节点	按条件筛选消息，决定是否继续流转	配置 JS 脚本 `msg.temperature > 100 && msg.humidity < 30`，仅保留温度超限且湿度偏低的消息
属性集节点	注入设备属性（静态 / 动态）到元数据，支撑后续决策	将设备 “额定功率”（静态属性）注入`metadata.powerRating`，用于判断当前功率是否超标
变换节点	修改消息负载结构（字段重命名、格式转换、数据计算）	将`msg.temp`重命名为`msg.temperature`，或通过`msg.power = msg.voltage * msg.current`计算功率
动作节点	触发具体业务操作（告警、控制、通知）	创建设备告警、发送 RPC 远程控制指令、推送数据到数据库
外部节点	对接第三方系统 / 中间件，实现数据导出与集成	将消息推送至 Kafka/MQTT 队列、同步至 MySQL/InfluxDB 数据库、调用企业 ERP 接口

规则链（Chain）：分为 “主规则链” 和 “子规则链”，主规则链是顶层入口，子规则链用于封装通用逻辑（如数据验证、告警格式化），通过 “调用子规则链” 节点实现复用，降低规则链复杂度。

2. 消息流转逻辑

设备上传数据（如传感器遥测），生成规则消息；
消息进入主规则链，依次经过各类节点处理（过滤→属性注入→变换→动作）；
节点根据配置的条件判断路由方向：符合条件则进入下一个节点，不符合则路由至 “假链”（无效数据处理）；
最终通过动作节点 / 外部节点输出结果（如发送告警、控制设备、存储数据）。

二、核心能力实践场景（入门必学）

规则链的价值在于 “快速落地业务需求”，以下三个高频场景覆盖 80% 的物联网应用场景，可直接复用配置逻辑。

场景 1：数据验证与清洗（过滤无效数据）

需求

工业传感器上传的温度数据可能存在异常值（如超出 0-150℃合理范围），需过滤无效数据，仅保留有效数据进行后续处理。

实现步骤

过滤节点（核心）：

配置逻辑：选择 “过滤节点”，编写 JavaScript 条件脚本：

javascript
运行
// 仅保留温度在0-150℃且湿度在10-90%的消息msg.temperature >= 0 && msg.temperature <= 150 && msg.humidity >= 10 && msg.humidity <= 90

路由设置：条件为 “真”→ 进入下一步处理；条件为 “假”→ 路由至 “假链”。

假链处理：在 “假链” 中添加 “日志节点”，记录无效数据（如无效数据：温度=${msg.temperature}℃，超出合理范围），便于后续排查设备故障。
有效数据存储：添加 “外部节点→保存到数据库”，将有效数据写入 PostgreSQL/InfluxDB，用于后续分析。

场景 2：设备远程控制（基于阈值自动调节）

需求

当设备温度超过 100℃时，自动发送 RPC 指令降低设备功率，同时记录操作日志并同步至企业 ERP 系统。

实现步骤

过滤节点：判断温度是否超限：
javascript
运行
```
msg.temperature > 100
```

变换节点：重构 RPC 指令格式（按设备支持的协议要求）：

javascript
运行
// 将消息负载转换为RPC控制指令格式msg.rpcMethod = "adjustPower";msg.rpcParams = { power: 50 }; // 功率调整为50%return { msg: msg, metadata: metadata, msgType: msgType };

动作节点→发送 RPC 指令：

配置设备目标：选择 “按设备 ID” 或 “按设备分组”（如所有工业炉设备）；
指令参数：选择 “从消息中获取”，关联msg.rpcMethod和msg.rpcParams。

外部节点→对接 ERP 系统：

选择 “HTTP 节点”，调用 ERP 系统的设备操作日志接口，将设备ID、操作时间、调整前温度、调整后功率等信息同步至 ERP。

场景 3：多级告警触发（设备状态联动通知）

需求

设备离线时，按离线时长触发三级告警：

离线 1 分钟：发送短信提醒运维人员；
离线 5 分钟：发送邮件 + 企业微信通知；
离线 10 分钟：触发紧急告警，联动工单系统创建维修工单。

实现步骤

过滤节点 1：判断设备是否离线（消息类型为 “设备状态变更”）：
javascript
运行
```
msgType === "DEVICE_STATUS" && metadata.deviceStatus === "OFFLINE"
```
属性集节点：注入设备离线时间（从元数据获取）：
javascript
运行
```
metadata.offlineTime = new Date().getTime(); // 记录离线时间戳
```
过滤节点 2（分级判断）：

条件 1（离线 1 分钟）：(new Date().getTime() - metadata.offlineTime) >= 60000 → 动作节点发送短信；
条件 2（离线 5 分钟）：(new Date().getTime() - metadata.offlineTime) >= 300000 → 动作节点发送邮件 + 企业微信；
条件 3（离线 10 分钟）：(new Date().getTime() - metadata.offlineTime) >= 600000 → 外部节点对接工单系统创建工单。

动作节点→发送通知：

选择 “短信 / 邮件节点”，配置接收人号码 / 邮箱，告警内容从消息中提取（如设备${metadata.deviceName}已离线${Math.floor((new Date().getTime() - metadata.offlineTime)/60000)}分钟，请及时处理）。

三、规则链设计最佳实践（避坑指南）

入门阶段掌握以下三个原则，可大幅提升规则链的稳定性、复用性和性能：

1. 模块化设计：子规则链复用通用逻辑

核心思路：将重复使用的逻辑（如数据验证、告警格式化、日志记录）封装为 “子规则链”，主规则链通过 “调用子规则链” 节点直接引用，避免重复配置。
示例：创建 “数据验证子规则链”（包含过滤无效数据、格式标准化），所有设备的遥测数据上报主规则链，均可调用该子规则链，后续需修改验证逻辑时，仅需更新子规则链即可。

2. 调试模式：快速定位逻辑错误

启用方法：编辑规则节点时，勾选 “调试模式”，保存后触发消息流转；
排查技巧：在 ThingsBoard “事件日志” 中，查看每个节点的 “入站消息” 和 “出站消息”，对比数据是否符合预期。例如：过滤节点未按预期路由，可查看日志中msg字段是否满足过滤条件；变换节点未修改成功，可检查日志中出站消息的字段结构。
